У цивільному житті сітки застосовують для захисту людей і майна від пошкоджень падаючими об’єктами. Винайдено багато видів сітчастих захисних споруд, які також знаходять застосування у військовій сфері.

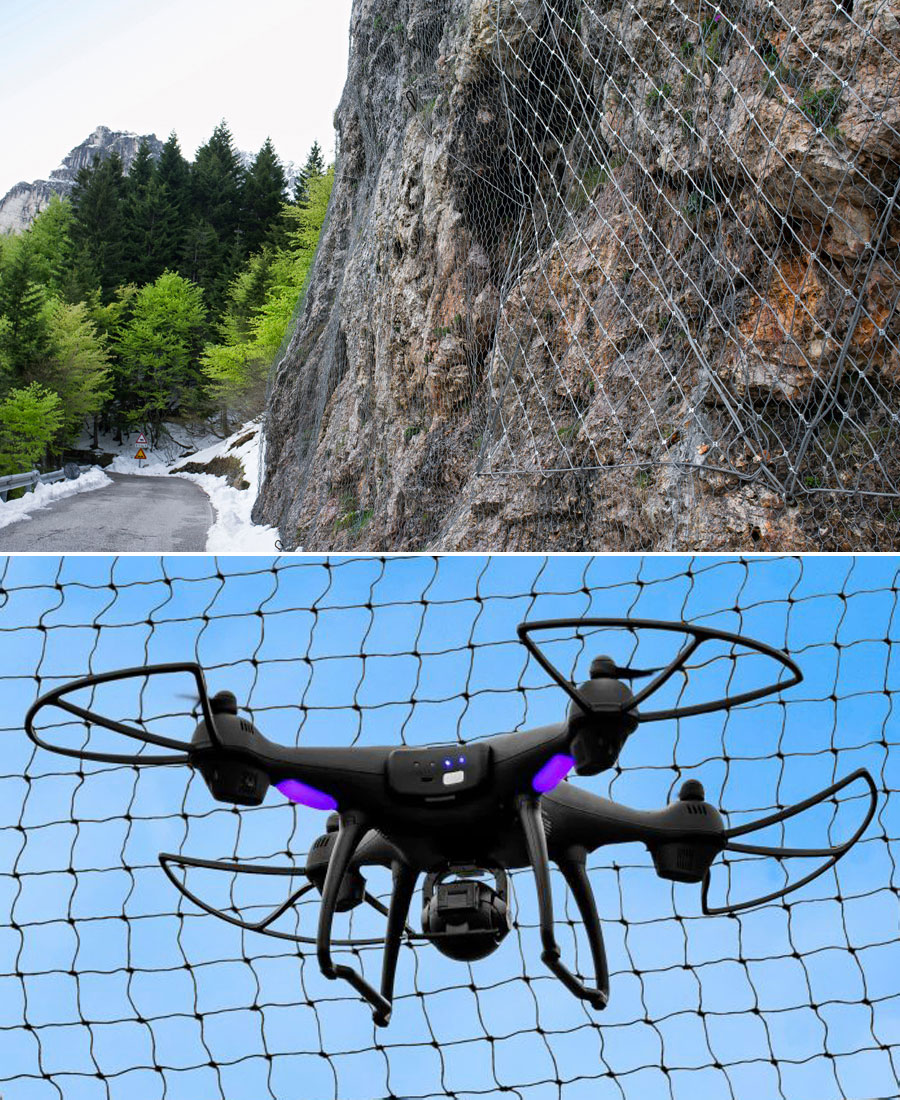

Бар’єрні полотна зі сталевих тросів та дротяних сіток встановлюють на нестабільні гірські схили. Такі структури захищають дороги, тунелі та будівлі від зсувів ґрунту і каменепадів. Сталеві захисні сітки здатні витримувати великі статичні та динамічні навантаження, а також уловлюють дрібні падаючі об’єкти. Для зменшення ваги сталеві канати можуть бути замінені на синтетичні плетені шнури армовані тонким сталевим оцинкованим тросом.
Ткані без вузлові сітки із синтетичних матеріалів використовують для безпечних будівельних робіт. Вироби різних конфігурацій захищають від падіння дрібних осколків та інструменту, а також зупиняють падіння людини з висоти. Ткане сітчасте полотно плавно поглинає динамічні навантаження та ефективно уловлює літаючі об’єкти.
Поліетиленові канати, що за міцністю переважають сталь на 30%, використовуються для швартування, буксировки та евакуації а також у вантажопідйомних операціях. Там, де потрібна висока міцність та мала вага знаходять своє застосування 12-ти прядні HMPE канати.
Описані технічні рішення були переосмислені нашими фахівцями для використання в пасивному захисті від атак бойових БПЛА в реаліях сучасного поля бою.
ANTIDRONSITKA пропонує захисні сітчасті конструкції зі сталевих тросів, плетених шнурів та канатів і тканих сіток засновані на міжнародних стандартах та власних розробках.

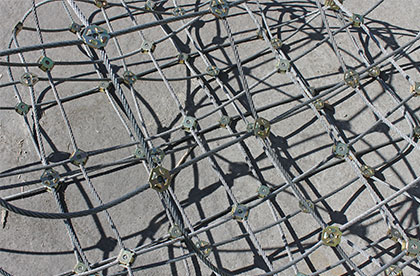

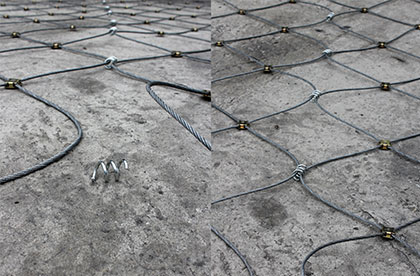

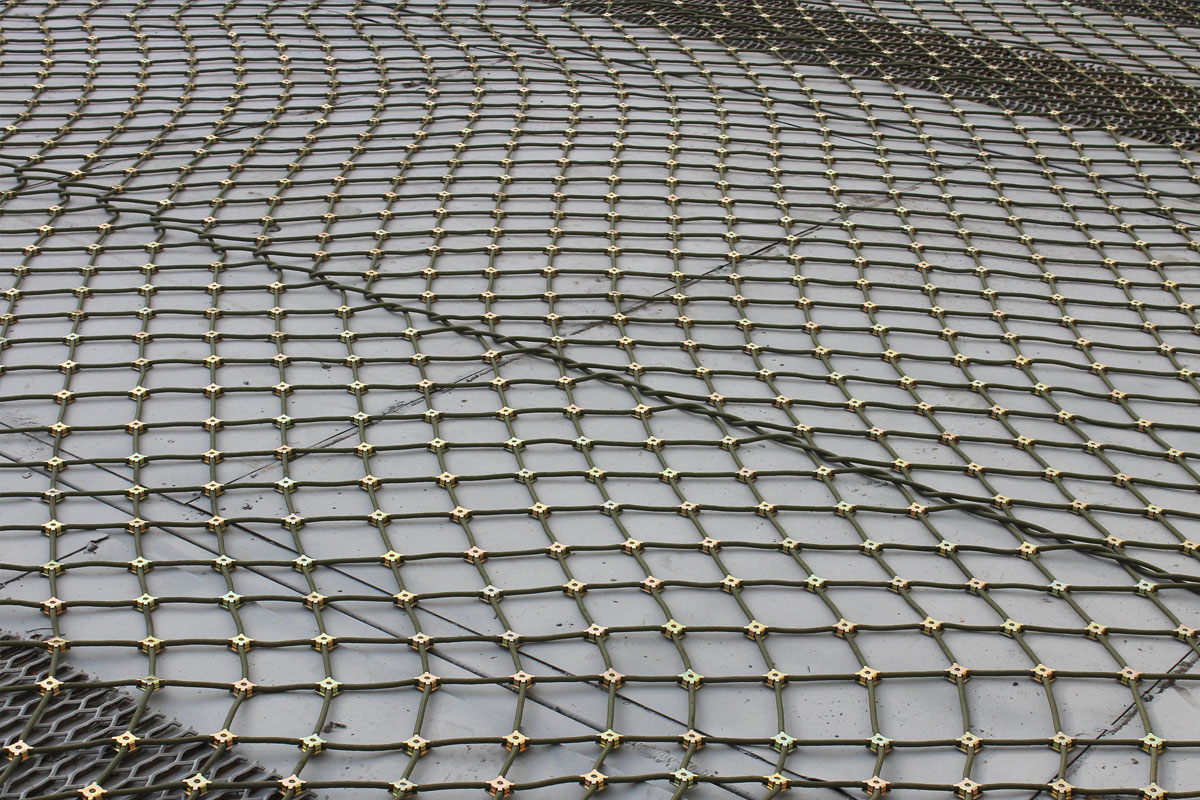

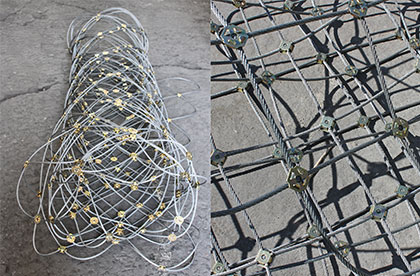

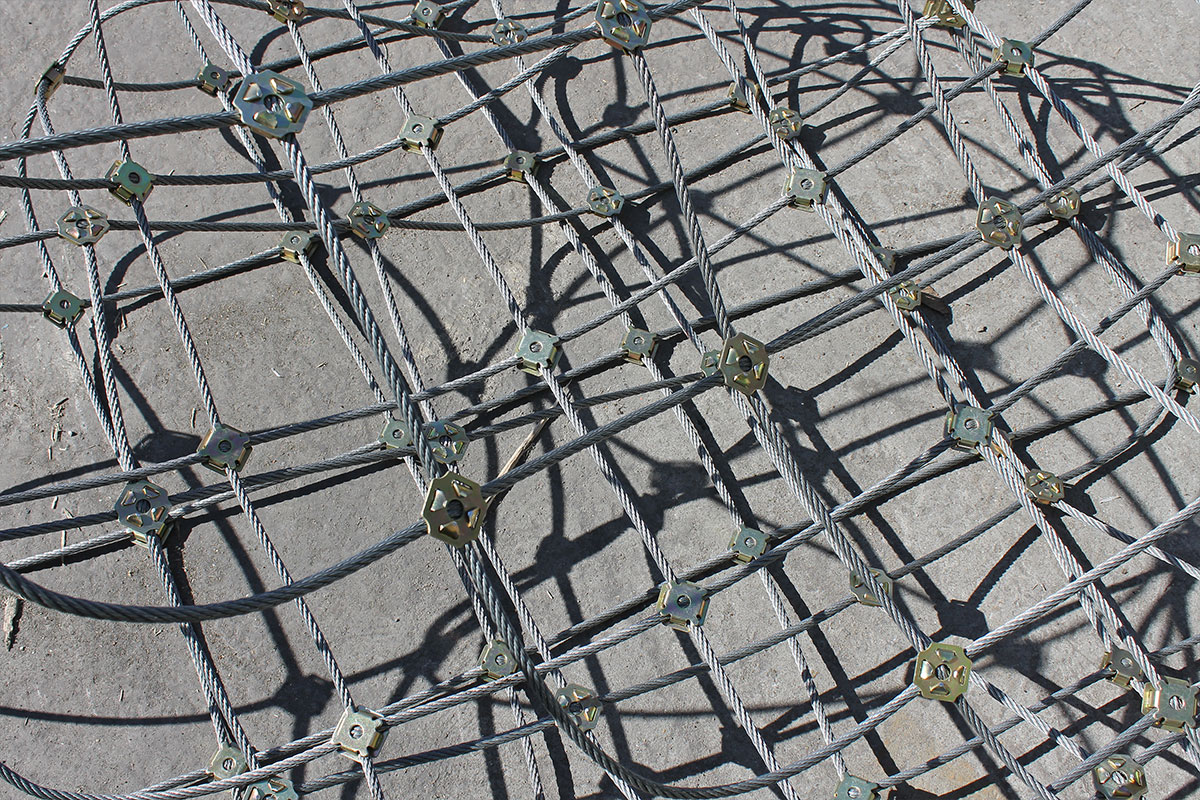

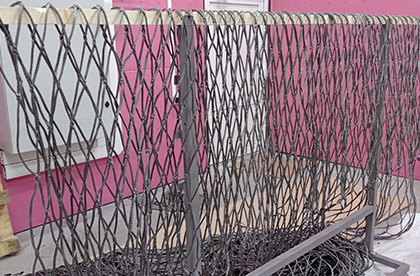

Сітка захисна канатна виготовляється зі сталевих оцинкованих канатів діаметром 5,0 або 8,0 мм з розривним зусиллям 14 та 37 kN відповідно. Кожне перехрестя канатів пресується між собою спеціальною скобою під гідравлічним пресом, забезпечуючи надійне кріплення канатів між собою та зберігаючи постійні геометричні розміри полотна протягом часу використання. Готове полотно із канату діаметром 5,0 мм має енергопоглинаючу здатність 11 кДж, а з канату 8,0 мм – 23 кДж. Сітка виготовляється прямокутними картами, але має ромбічну форму вічка, що суттєво спрощує її подальше зрощування, натягування та монтаж. Зроблено згідно з ТУ У 25.9-35601501-003:2025.
Розміри:
Сітки виготовляються полотнами(картами) з розміром на замовлення але не більше, ніж 5000 х 4800 (24м2) з ромбічним вічком від 130 х 130 до 300х300 мм. Готові карти можуть бути легко скріплені між собою, утворюючи сітчасте полотно будь-якого габаритного розміру.
Подивитись всі характеристикиСпецифікація:
| Розмір вічка та Ø канату, мм | 130х130x5 | 130x130x8 | 150x150x5 | 150х150х8 | 200x200x5 | 200х200х8 | 250x250x5 | 250х250х8 | 300x300x5 | 300х300х8 |
| Вага 1 м2, кг | 2,5 | 5,37 | 2,12 | 4,60 | 1,38 | 3,07 | 1,05 | 2,40 | 0,88 | 2,05 |
| Ціна, грн. з ПДВ | 1290 | 1320 | 990 | 1200 | 642 | 750 | 510 | 654 | 450 | 590 |
Сітка з канату діаметром 5,0 мм здатна повністю погасити кінетичну енергію та зруйнувати БПЛА типу «Ланцет» вагою 12 кг, що летить зі швидкістю 40 м/с (150 км/год) або збити його з курсу, суттєво пошкодити, викликати передчасну детонацію на будь-якій іншій більшій швидкості.
Сітка з канату діаметром 8,0 мм здатна погасити кінетичну енергію вказаного типу БПЛА, швидкість якого становить приблизно 61 м/с (222 км/год), або суттєво зменшити вплив від зіткнення, якщо швидкість його руху значно більша.
З’єднання та монтаж:
З’єднання карт між собою для утворення великого полотна відбувається ручним способом за допомогою коротких спіральних пружин, які накручуються на крайні вічка двох з’єднуваних карт. Таке кріплення зберігає загальну міцність всієї конструкції, та не є її слабким місцем. Простий та швидкий процес об’єднання стандартних карт між собою може відбуватися як у виробничих умовах так і безпосередньо на місці монтажу, що робить його гнучким та мобільним. Можливість з’єднувати та роз’єднувати елементи сітки розширює її універсальність, додаючи зручності у її зберіганні, транспортуванні, монтажу тощо.
Застосування:
Металева канатна сітка може бути використана як основний елемент в постійних або тимчасових конструкціях та спорудах для захисту військової техніки, опорних пунктів, міст зберігання боєприпасів та іншого військового майна. Відносно велике вічко канатної сітки - від 150 х 150 не зможе ефективно захистити об’єкти від зкидання ВОГів на лінії бойового зіткнення, але здатна протидіяти ворожим баражуючим боєприпасам та FPV-дронам, які діють у оперативному видаленні від ЛБЗ. Враховуючи невелику вагу, полотно канатної захисної сітки може бути змонтовано на будь-який підготовлений стаціонарний або мобільний металевий каркас чи розтягнуто та швидко змонтовано в лісосмузі між дерев.
Переваги:

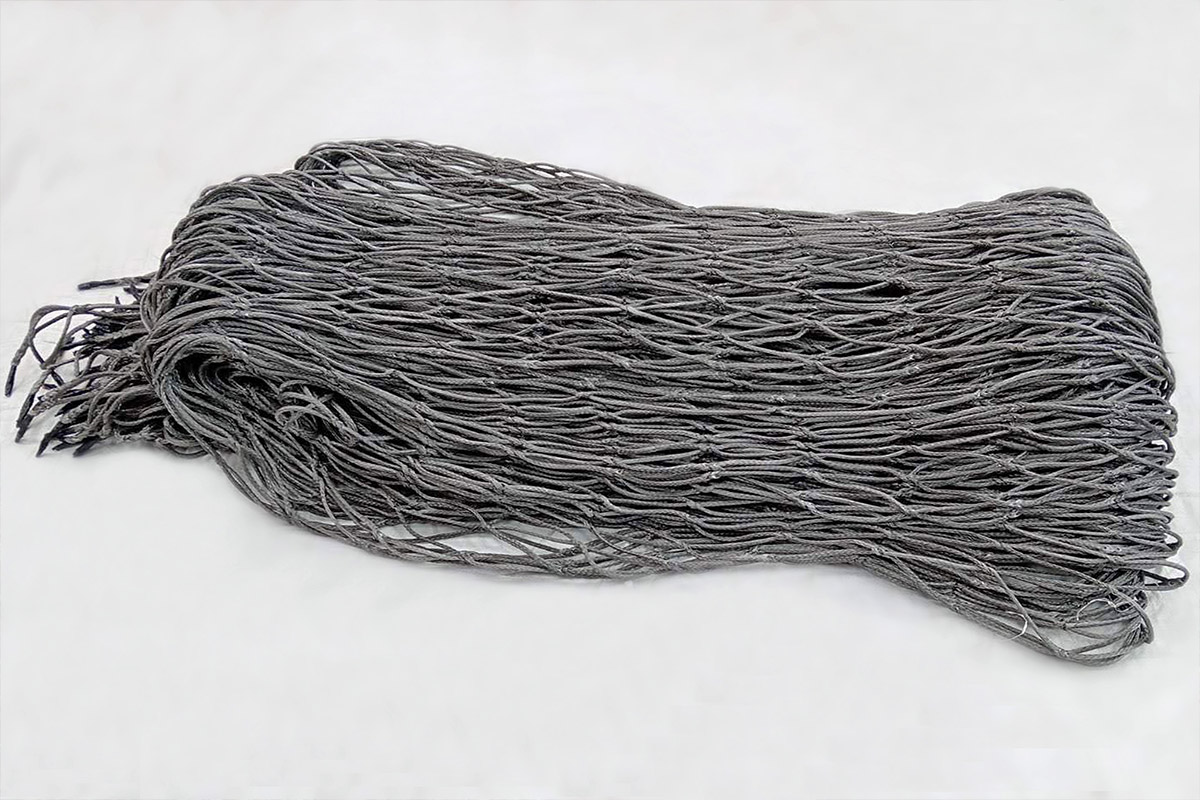

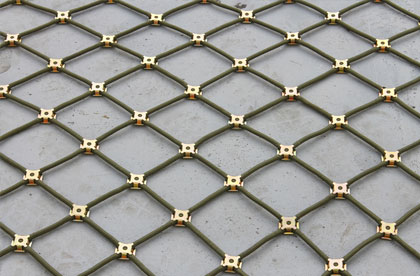

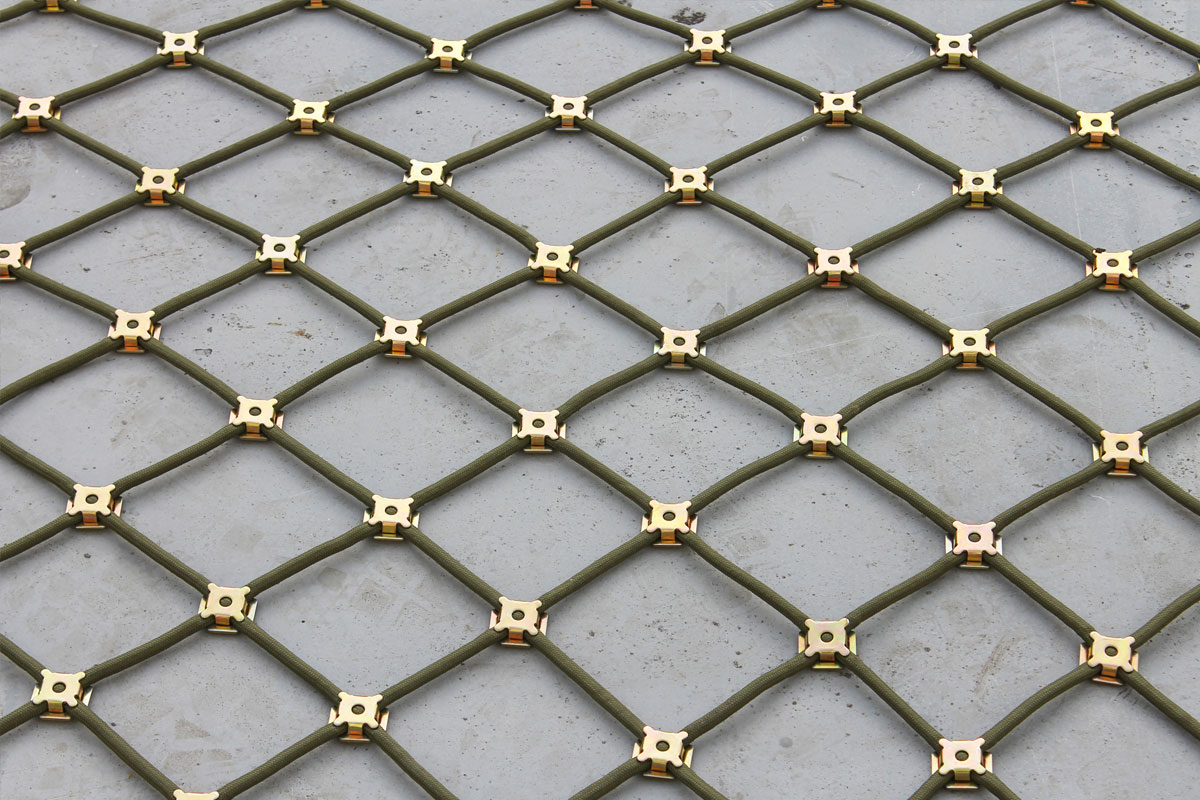

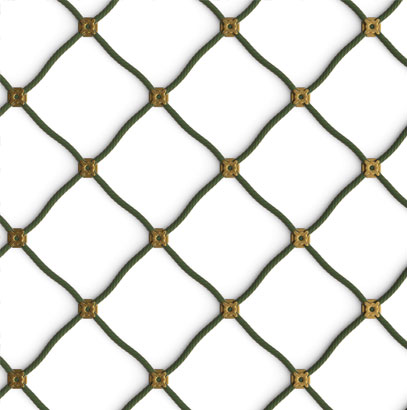

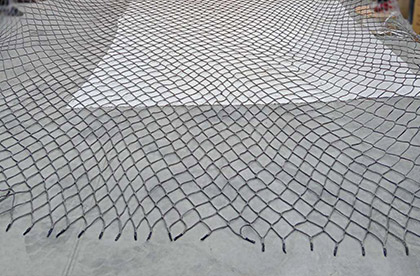

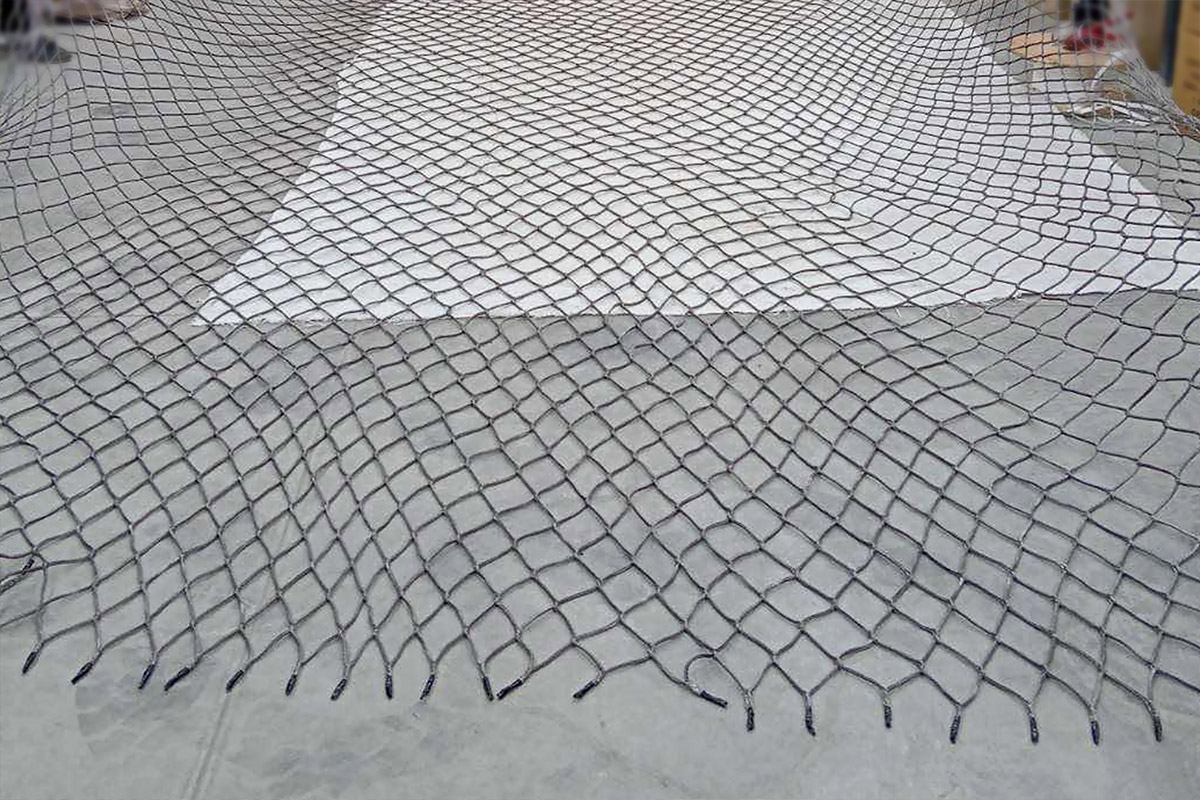

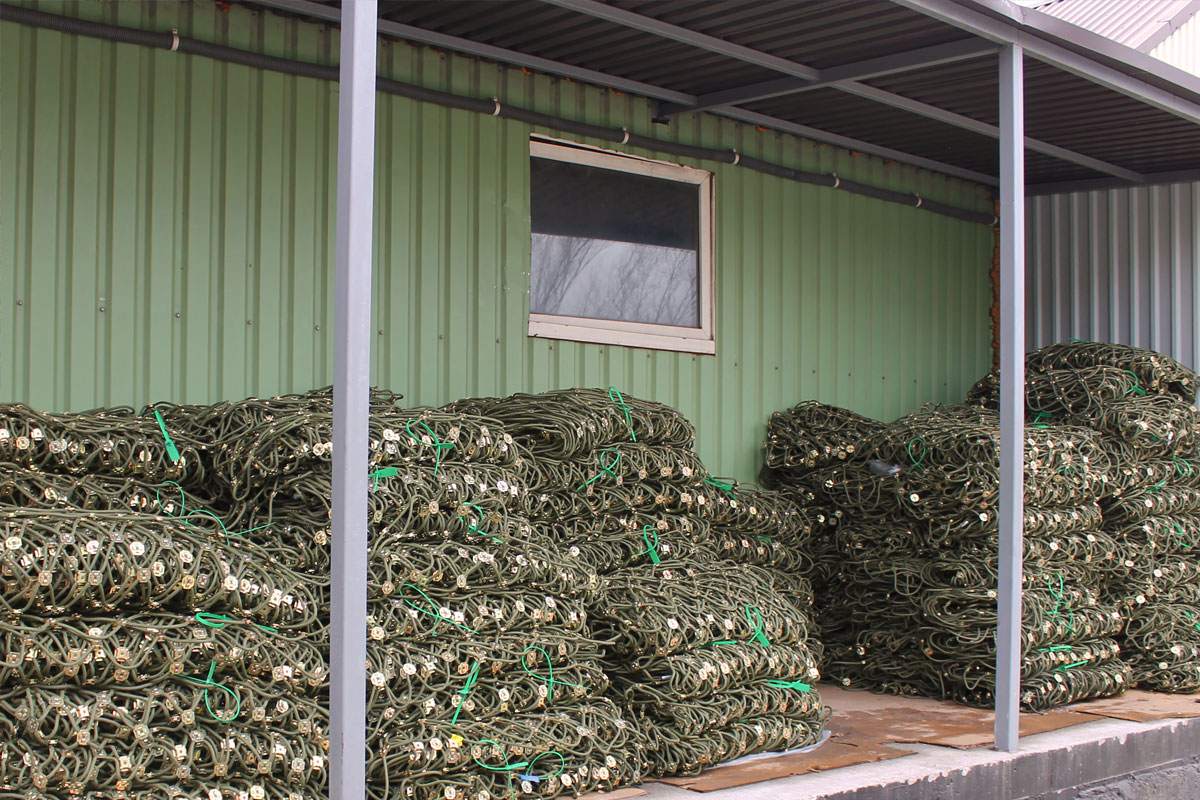

Сітка захисна метало-синтетична виготовляється з цільного відрізка синтетичного шнура (поліамідного чи поліпропіленового) діаметром 8,0 мм скріпленого у місцях перетину сталевими скобами у гідравлічному пресі. Міцність металевих з'єднань дорівнює міцності основного матеріалу сітки і складає 12-15 kN на розрив. Готовий виріб має ромбічну конструкцію та поставляється в картах, що полегшує їх подальше з'єднання між собою в єдине сітчасте полотно потрібного розміру. Гнучкість синтетичного шнура дозволяє сітці тягнутися, змінюючи її габаритні розміри в межах 20%, щоб адаптуватися до умов монтажу та розмірів каркасу. Основний колір синтетичного шнура – хакі, але за погодженням може бути іншим. Зроблено згідно з ТУ У 25.9-35601501-003:2025.
Захисна метало-синтетична сітка виготовляється з використанням синтетичного шнура, армованого сталевим оцинкованим тросом діаметром 1,5 – 2,0 мм, який підвищує міцність та стійкість сітки до вогню. Енергопоглинаюча здатність полотна – 17 кДж.
Розміри:
Сітки виготовляються полотнами (картами) з розміром на замовлення але не більше, ніж 5000 х 4800 (24м2) з ромбічним вічком від 130 х 130 до 300х300 мм. Готові карти можуть бути легко скріплені між собою, утворюючи сітчасте полотно будь-якого габаритного розміру.
Подивитись всі характеристикиСпецифікація:
| Розмір вічка та Ø канату, мм | 130x130x8 | 150х150х8 | 200х200х8 | 250х250х8 | 300х300х8 |
| Вага 1 м2, кг | 1,68 | 1,4 | 0,85 | 0,62 | 0,49 |
| Ціна, грн. з ПДВ | 954 | 738 | 624 | 480 | 402 |
З’єднання та монтаж:
Окремі карти сіток можуть з'єднуватись між собою, утворюючи єдине сітчасте полотно великого розміру без втрати загальної міцності. Для цього використовується той самий синтетичний шнур, який заплітається між боковими вічками карт, що з’єднуються. Кінцівки шнура закріплюються за допомогою затискачів або хомутів. Простий та швидкий процес об’єднання стандартних карт між собою може відбуватися як у виробничих умовах так і безпосередньо на місці монтажу, що робить його гнучким та мобільним. Сітку можна розрізати в будь-якому напрямку, не втрачаючи її властивостей.
Застосування:
Правильно сконструйовані антидронові сітки можуть служити ефективним захистом від баражуючих боєприпасів, FPV-дронів, частково від уламків снарядів на полі бою. Метало-синтетичними сітками, закріпленими на спеціальних каркасах, можна захищати бойову техніку, опорні пункти, місця зберігання військового майна тощо.
Враховуючи малу вагу, гнучкість та можливість швидкого розгортання і монтажу, вона може служити захистом особового складу від FPV-дронів при виконанні різноманітних бойових завдань на ЛБЗ.
Переваги:

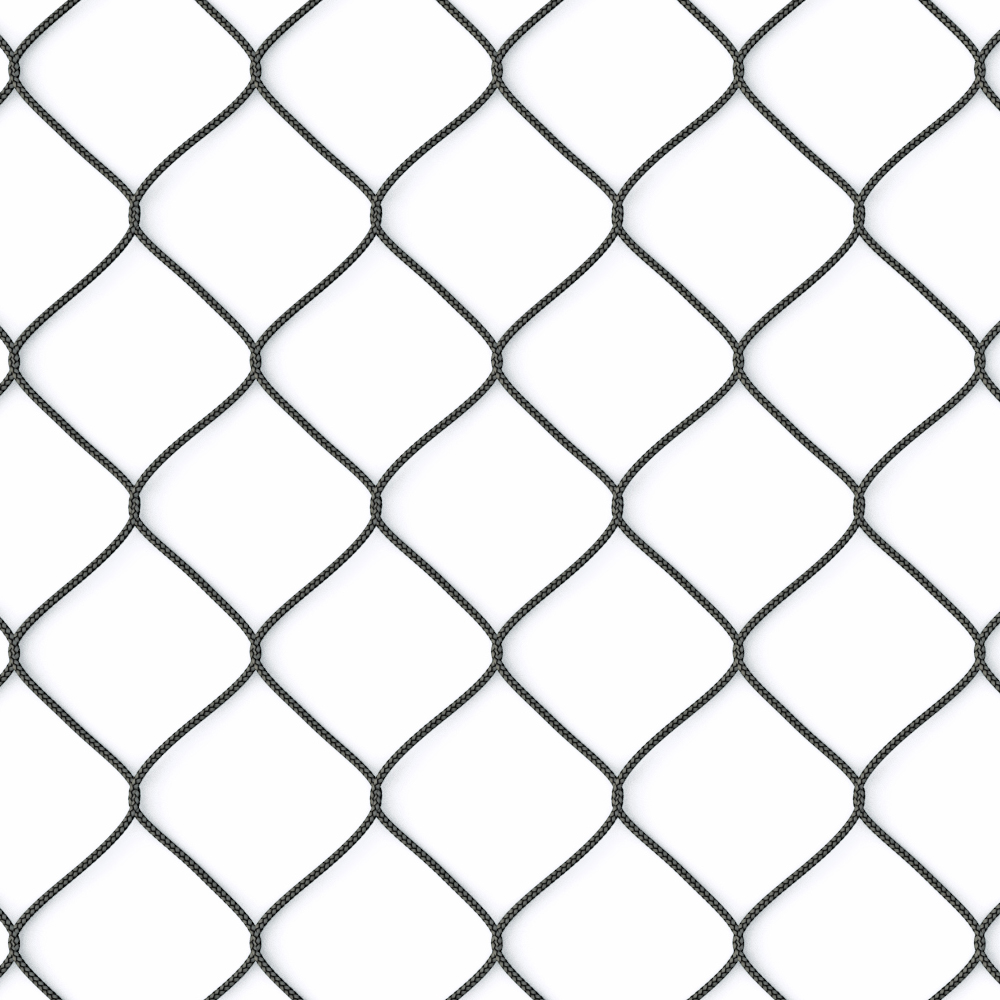

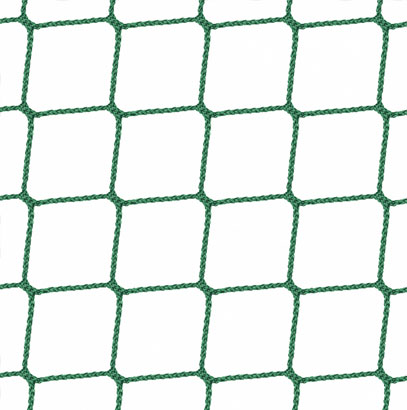

Сітки плетені безвузлові виготовляються зі стійкого до ультрафіолетового випромінювання (світло стабілізованого) поліпропілену високої міцності - PPHT або з поліестеру високої міцності - PES. Вони виконані на ткацькому верстаті цільним полотном і не мають вузлових з'єднань. Така конструкція виключає можливість зміни геометрії вічка та нерівномірного розтягування полотна під навантаженням. Синтетичні матеріали не утримують воду та не сприяють розвитку мікроорганізмів, тому дані сітки не гниють. Основна відмінність згаданих матеріалів полягає в тому, що поліпропілен в порівнянні з поліестером має меншу питому вагу - 0,91 гр/см3 проти - 1,22 гр/см3. Отже сітки із поліпропілену важать менше і не тонуть у воді. При цьому PPHT має меншу стійкість до високих температур: 1740C проти 2550С.
Розміри:
Вічка сітки мають форму ромбів, орієнтованих довшою діагоналлю по довжині виробу. Тому полотно може змінювати свої розміри: розтягуватись по ширині та, одночасно, скорочуватись по довжині. Сітки поставляються полотнами із умовною шириною, при якій ромбічні вічка сітки мають кути приблизно 120° та 60°. При цьому сітка може розтягуватися по ширині до 25% зі скороченням довжини до 15% поки вічка не досягнуть форми квадрата.
Сітки відвантажуються прямокутними шматками з умовною шириною та довжиною на вимогу покупця.
Подивитись всі характеристикиСпецифікація:
| Назва | Сітка ПЕ ромбічна | Сітка ПП ромбічна | Сітка ПП ромбічна | Сітка ПП ромбічна | Сітка ПП ромбічна |
|---|---|---|---|---|---|
| Розмір комірки , мм | 20х20 | 45х45 | 70х70 | 50х50 | 100х100 |
| Матеріал | Поліестер | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен |
| Питома вага матеріалу, гр/см 3 | 1,22 | 0,91 | 0,91 | 0,91 | 0,91 |
| Товщина шнура, мм. | 2,0 | 3 | 3 | 1,8 | 1,8 |
| Температура плавлення, 0С | 255 | 174 | 174 | 174 | 174 |
| Вага виробу, гр/м2 | 120 | 115 | 80 | 40 | 20 |
| Міцність одного осередку, KN | 0,5 | 1,1 | 1,1 | 0,35 | 0,35 |
| Колір | Чорний | Зелений | Зелений | Чорний | Чорний |
| Умовна ширина полотна, м | 6,0 | 18,0 | 28,0 | 12,0 або інше | 12,0 або інше |
| Ціна виробу, грн/м2 з ПДВ | 100 | 100 | 80 | 40 | 20 |
З'єднання та монтаж:
З'єднання сіток може здійснюватися синтетичним шнуром діаметром 4-5 мм. Таким же шнуром може проводитись ремонт пошкоджених сіток. Допускається ремонт спаюванням пошкоджених частин.
Переваги:

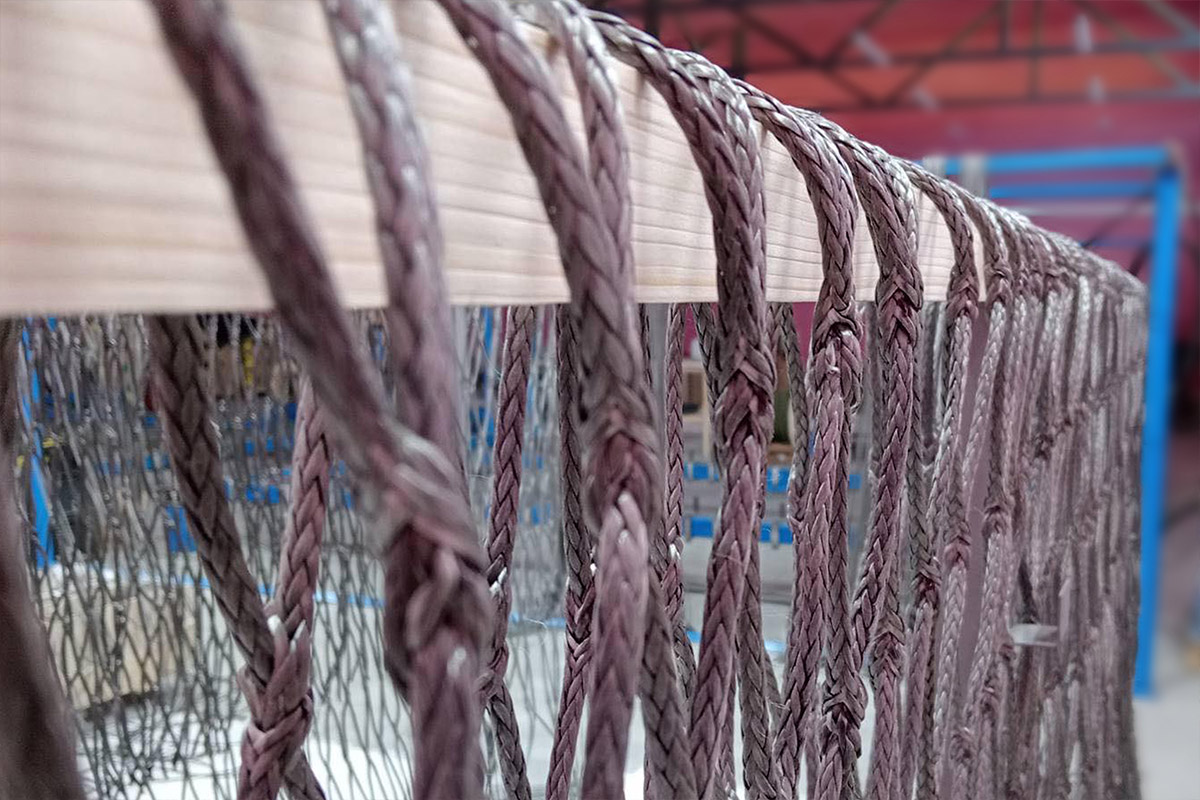

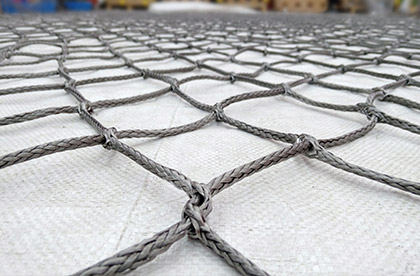

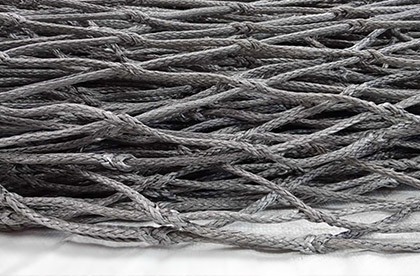

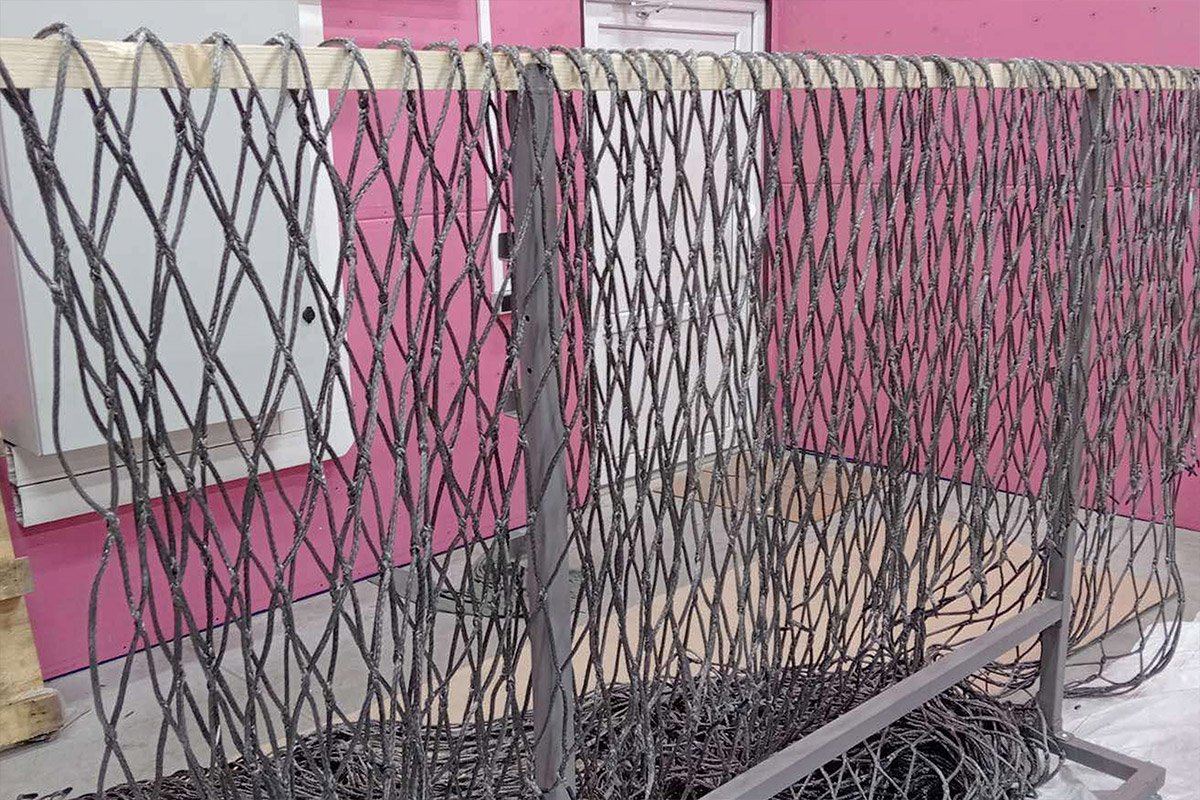

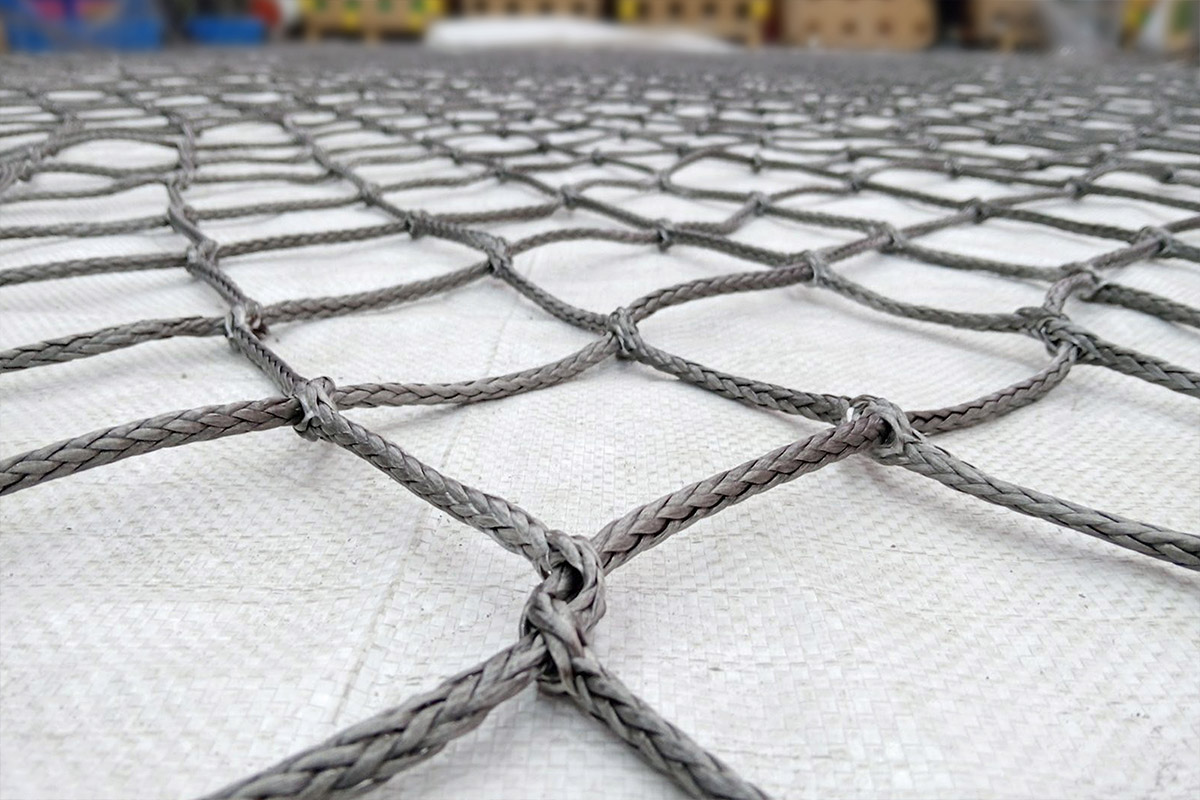

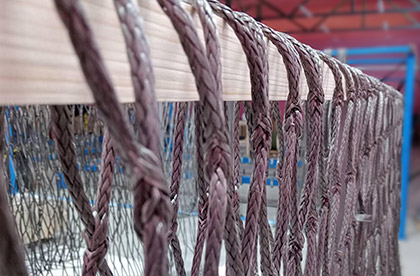

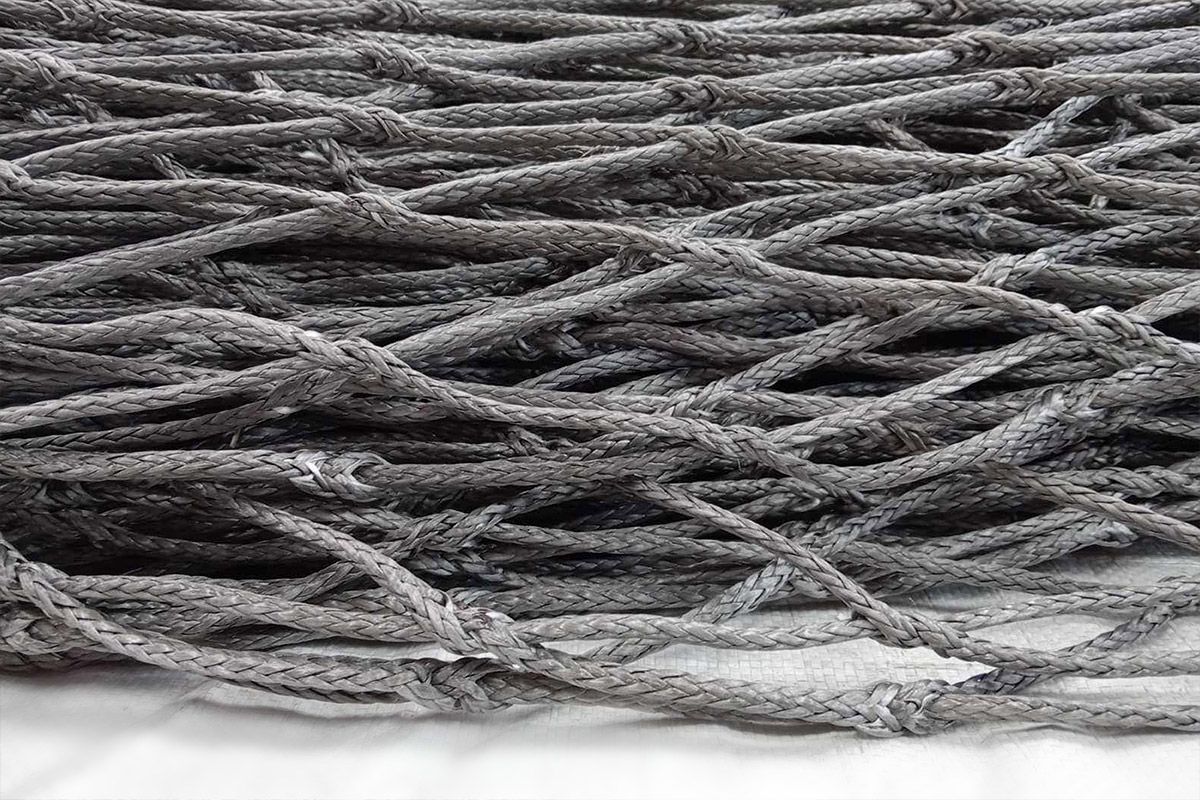

Сітки виготовляються зі шнура з високомолекулярного поліетилену (HMPE – high-modulus polyethylene) аналога волокна, відомого під ТМ «Dyneema» – це високоміцне синтетичне волокно з розривним зусиллям 31,5 kN, що перевершує по міцності сталь на 30%. Має високу стійкість до ультрафіолетового випромінювання та агресивних середовищ (солі, кислоти, нафтопродукти), температура плавлення – 147 °С. Застосовується для створення балістичного захисту в арміях NATO, захисного спецодягу, спортивного взуття, швартових канатів – всюди, де потрібно поєднання низької ваги та надзвичайної міцності.
Полотна сплітаються вручну зі шнура товщиною 5 мм та не мають об’ємних вузлових з'єднань. Ромбічна структура дозволяє підлаштовуватися під габарити каркаса та змінювати розміри сітки натягом у різних напрямках. Поліетилен не утримує воду та не сприяє розвитку мікроорганізмів, тому дані сітки не гниють. Важливою перевагою цього матеріалу являється його мала питома вага - 0,97 гр/см3. Сітки із поліетилену надзвичайно легкі і не тонуть у воді. Зроблено згідно ТУ У 13.9-35601501-002:2025.
Розміри:
Вічка мають форму квадрату із стороною 100, 120, 150 або 200 мм та діагоналями паралельними кромкам сітки. Готові вироби поставляються полотнами з шириною та довжиною на замовлення покупця.
Подивитись всі характеристикиСпецифікація:
| Розмір комірки, мм | 100х100 | 120х120 | 150х150 | 200х200 |
| Вага, гр./м ² | 400 | 480 | 600 | 800 |
| Ціна, грн. з ПДВ | 1 960 | 1 575 | 1 370 | 990 |
З'єднання та монтаж:
З'єднання та кріплення сіток може здійснюватися аналогічним шнуром діаметром 5 мм або за допомогою інших такелажних елементів (гаки, стяжні ремені, синтетичні шнури, тощо). Таким же шнуром може проводитись ремонт пошкоджених сіток.
Переваги:

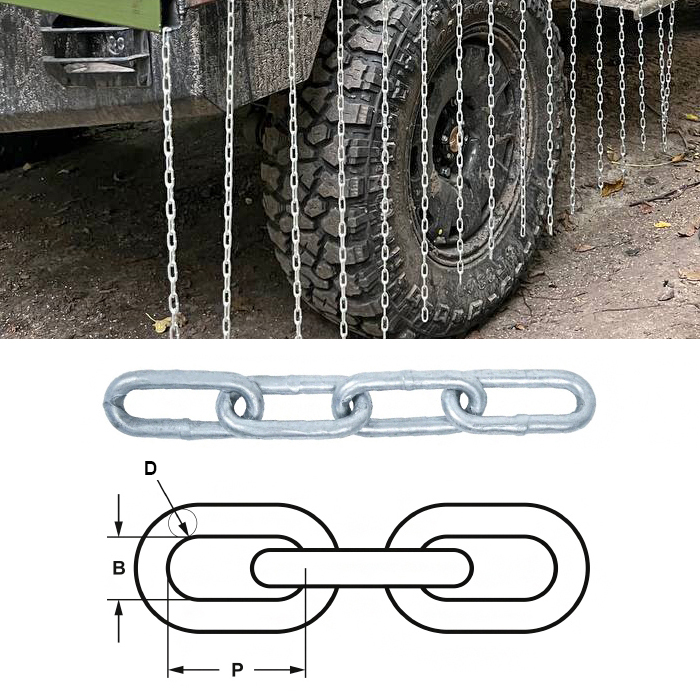

Ланцюги оцинковані загального призначення виготовлені з рядової вуглецевої сталі C9D за європейським стандартом DIN 5685-1. Вони мають достатню міцність і довговічність, що дозволяє їх використовувати в слабонавантажених підвісних конструкціях, огорожах, архітектурі, сільському та домашньому господарстві.Не допускаються до використання у вантажопідйомних операціях та для кріплення відповідальних вантажів на транспорті.
У військовій сфері застосовуються як підвісні бар’єри для захисту від FPV-дронів в місцях, де застосування сіток неможливе або не зручне. Це можуть бути колісні арки автомобілів, отвори для рухомих частин артилерійських установок, місця для безперешкодного переміщення особового складу. Бар’єр виконується у вигляді завіси із відрізків ланцюга, що закріплені з невеликою дистанцією один від одного.
Подивитись всі характеристикиСпецифікація:
| D, мм | Р, мм | В, мм | Маса кг/м | Ціна |
|---|---|---|---|---|
| 4 | 32 | 7,0 | 0,26 | 32 грн |
| 5 | 35 | 9,0 | 0,42 | 42 грн |
| 6 | 42 | 11,0 | 0,61 | 68 грн |
З'єднання та монтаж:
Кріплення виконується шляхом приварювання, з’єднанням карабінами, металевим тросом або дротом, тощо.
Міцність сітки залежить від характеру навантаження. Якщо прикладати навантаження в одну точку, то міцність сітки дорівнюватиме міцності сталевого тросу, з якого вона виготовлена. Для каната 5,0 мм: 1500-2000 кгс, а для каната 8,0 мм: 3000-5000 кгс. Якщо навантаження розподілене, то сітка може прийняти навантаження в 2-3 рази більше. Ми пропонуємо комбіновані сендвіч-сітки, де гексагональна сітка виконує функцію розподілу навантаження на полотно.

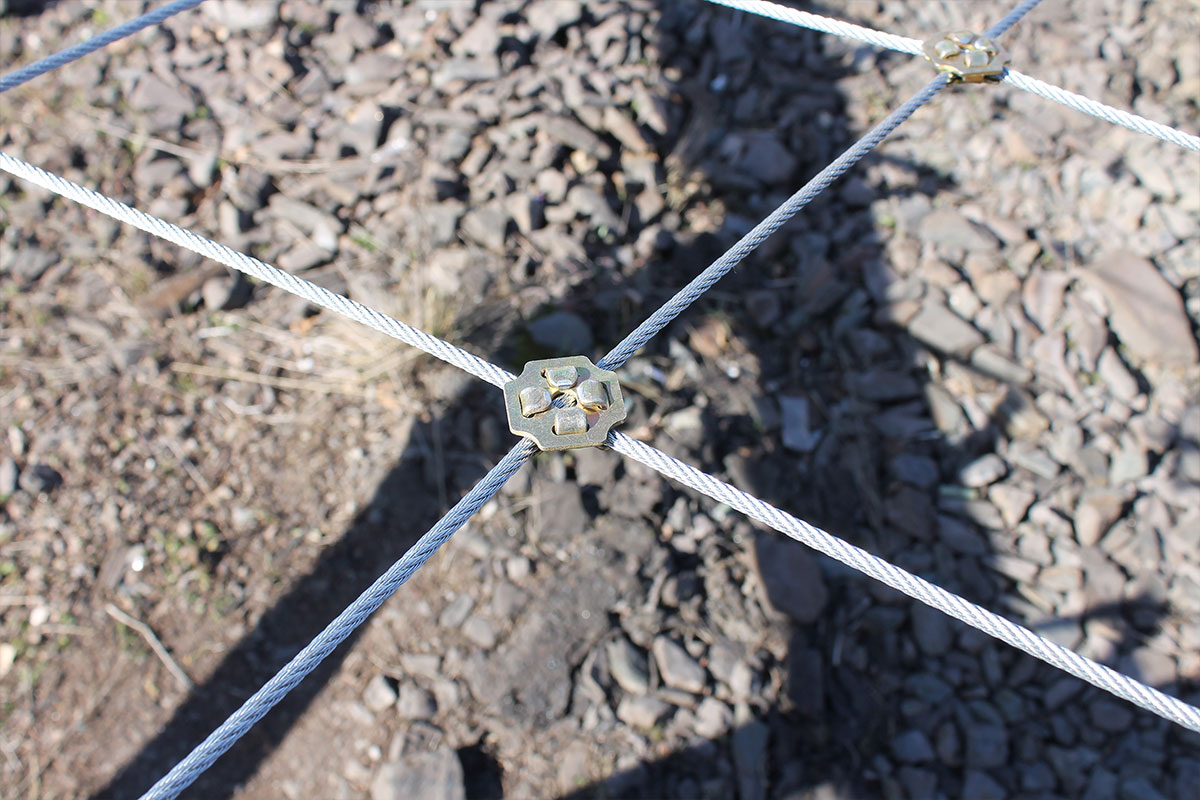

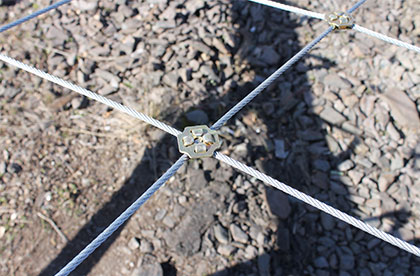

Навантаження на зсув сполучної сталевої кліпси складає: 700-1500 кгс.
Важливо відзначити, що ефективна захисна здатність сіток залежить від інших факторів: маси боєприпасу, що баражує, його швидкості, геометричних розмірів, кута атаки. Також ефективність сітки залежить від коефіцієнта її розтягування, що впливає на здатність до поглинання суттєвої частки кінетичної енергії БПЛА за рахунок своїх пружинних властивостей.

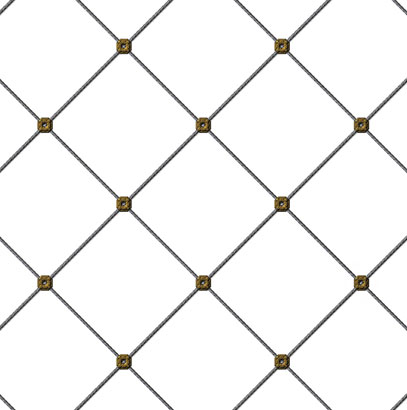

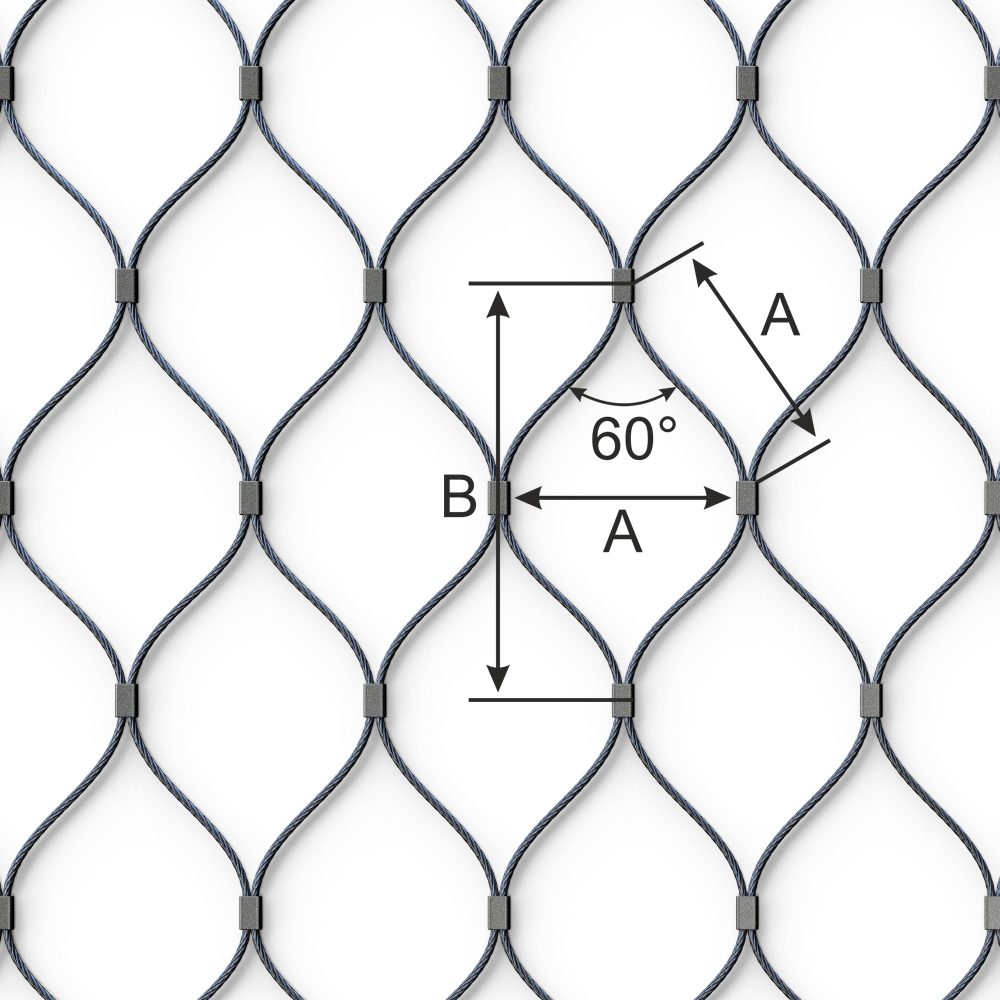

Під ромбічної структурою розуміється просторовий напрямок несучих тросів не паралельно кромкам сітки, а під кутом 45 °, утворюючи ромби всередині прямокутної карти. Така конструкція дозволяє виготовляти полотна із цільного відрізку каната, забезпечуючи однорідність структури.
Завдяки ромбічній формі комірок канатні сітки піддаються невеликому розтягуванню вздовж кромок. Це знижує вимоги до точності встановлення несучих конструкцій та суттєво полегшує монтаж сіток.

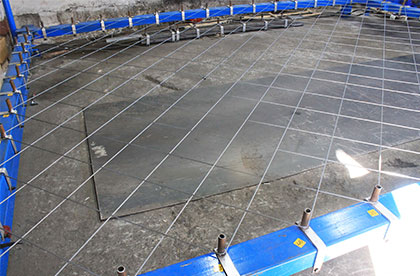

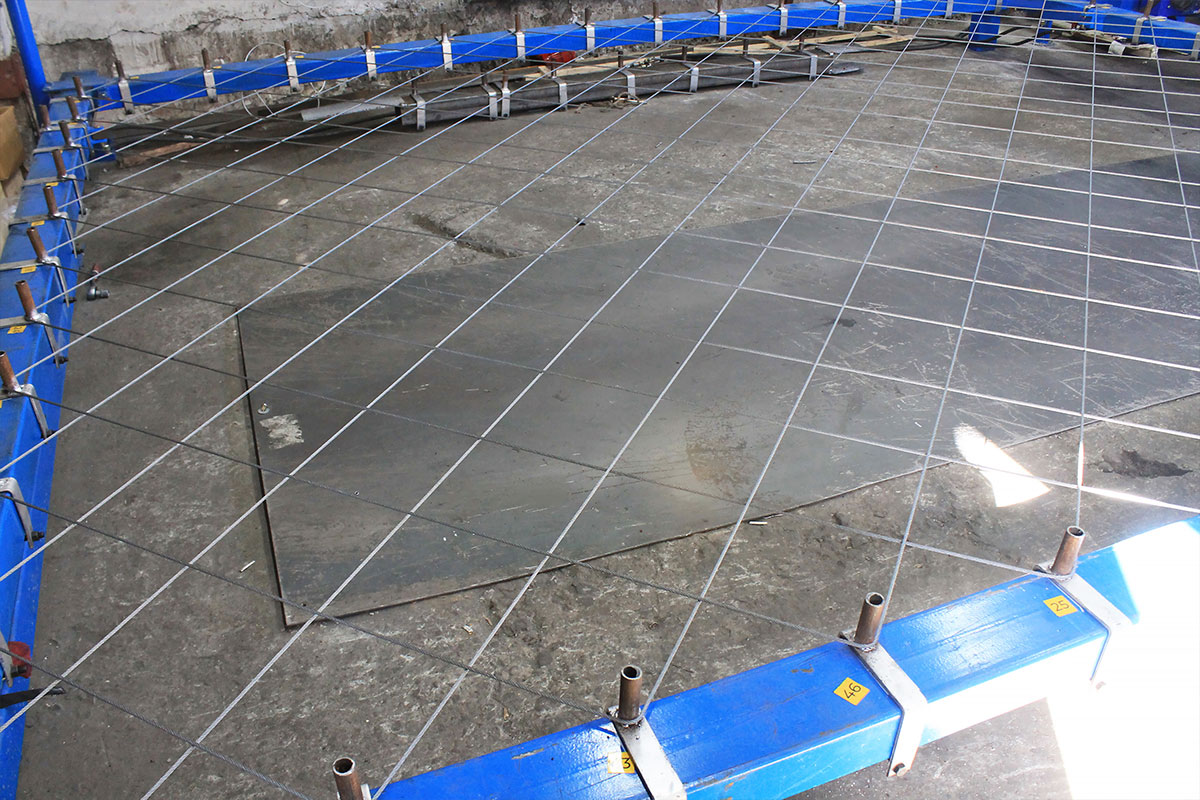

Виготовлення канатних сіток відбувається на стаціонарному стапельному обладнанні. Максимальний встановлений розмір стапеля 5000 мм з довшої сторони. Пропоновані розміри карт 5000х4000 та 5000х3200 наближені до технологічного максимуму та є універсальними. Такі полотна мають невелику вагу, легко згортаються в рулон, зручні в транспортуванні та перенесенні.
Дані сітки виготовляються зі сталевого каната – гнучкого та пружинного матеріалу, а ромбічна конструкція сіткового полотна має властивості до геометричної деформації під навантаженням. Тому декларовані габарити карт можуть мати розбіжності до 5% з номінальними розмірами.
Це можливо, але недоцільно. Як правило, захисними сітками накривають великі площини. Для цього безпосередньо на об'єкті монтажу карти з'єднують між собою, формуючи цільне сіткове полотно великого розміру. За такого підходу розмір однієї карти практично не має значення. А карти менших розмірів вимагатимуть більше часу та зусиль щодо з'єднання між собою.

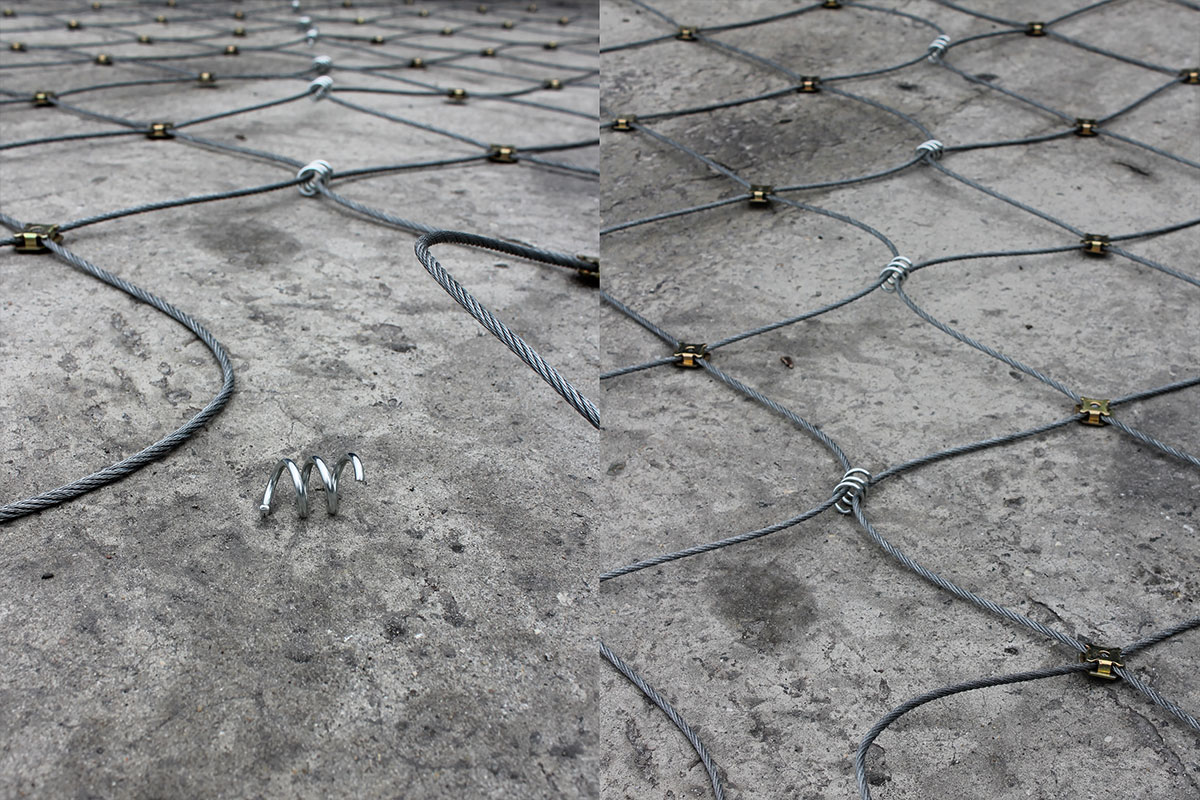

Карти канатних сіток поєднуються між собою шляхом попарного з'єднання всіх крайніх комірок сусідніх карт спеціальними пружинами. Вони швидко надягаються та знімаються без застосування інструментів, мають оцинковану поверхню і можуть використовуватися кілька разів.
Міцність з'єднання сіток такими затискачами можна порівняти з міцністю троса, і не є їх слабким місцем. Випробування показали, що спіральне кріплення, будучи рухомим з'єднанням, здатне поглинати таку кінетичну енергію, як і основний масив сіткового полотна.
Для коректного формування сіткового полотна великої площі карти повинні мати однаковий розмір комірки і довжину по одній із сторін.
Так, це можливо. Однак існує низка обмежень, пов'язаних із технологією виробництва сіток з ромбічною структурою. Зміна розмірів комірки вимагатиме окремого проектування та погодження, а також спричинить коригування в габаритних розмірах самої карти, її масі та вартості.
Збільшення комірки можливе до будь-якого розумного розміру. На наш погляд, він не повинен перевищувати 350х350 мм. Зменшення комірки обмежено розміром 120х120 мм.
Зазначимо, що стандартна комірка пропонованих нами сіткових карток має розмір 250х250 мм з діагоналлю ромба - 357 мм. Це універсальний розмір, при якому готова сітка має достатній коефіцієнт заповнення та оптимальну ціну.
Ми виготовляємо сітки із сталевих канатів діаметрами 5,0 та 8,0 мм. Ці канати ми постійно тримаємо на складі у достатній кількості.
Однак, наші технічні можливості дозволяють працювати з канатами інших діаметрів у діапазоні: 4,0 – 8,0 мм. Крім того, ми можемо виготовляти сітки, використовуючи канати різних конструкцій: 6х7, 7х7, 6х19 тощо.
Хороша гнучкість, міцність, відносно невелика вага та можливість модульного складання канатних/комбінованих сіток дозволяють говорити про широкий спектр їх використання для захисту від атак БПЛА.

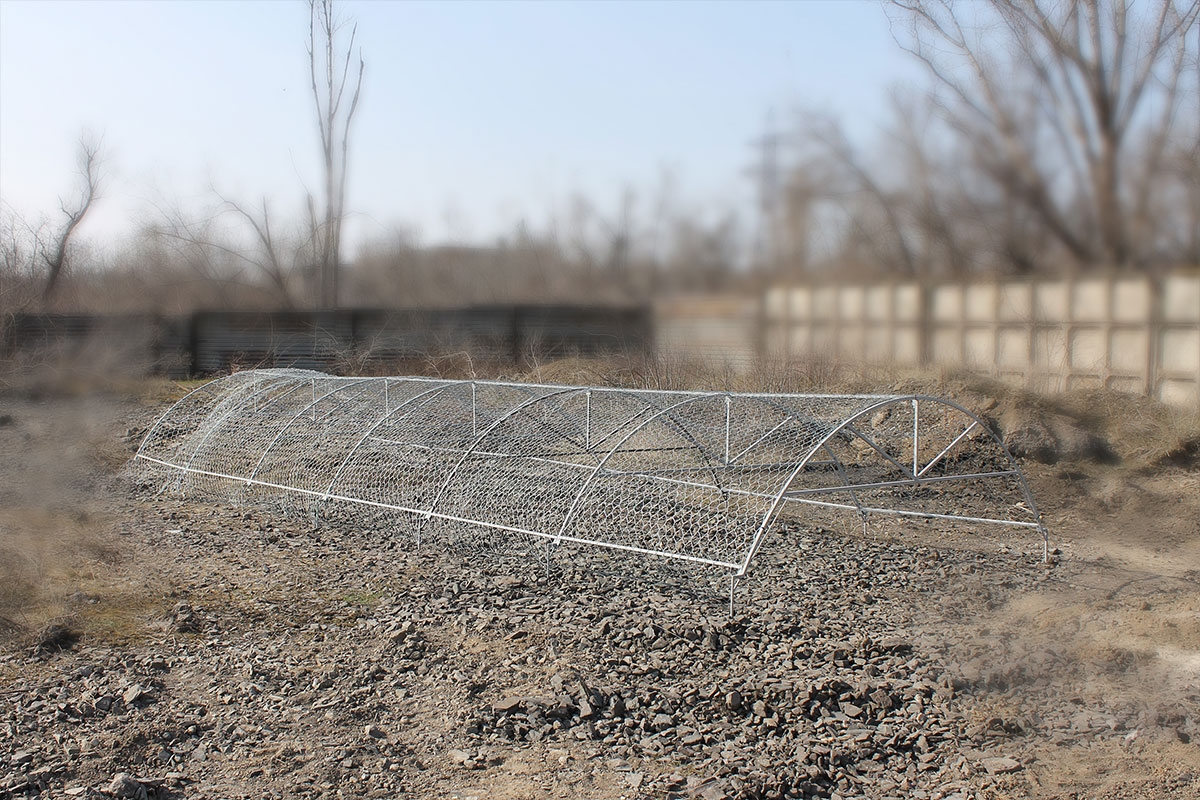

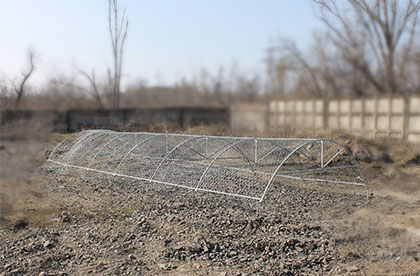

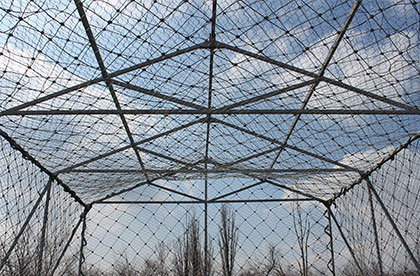

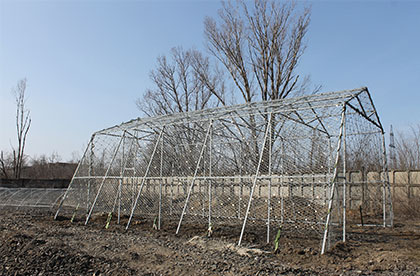

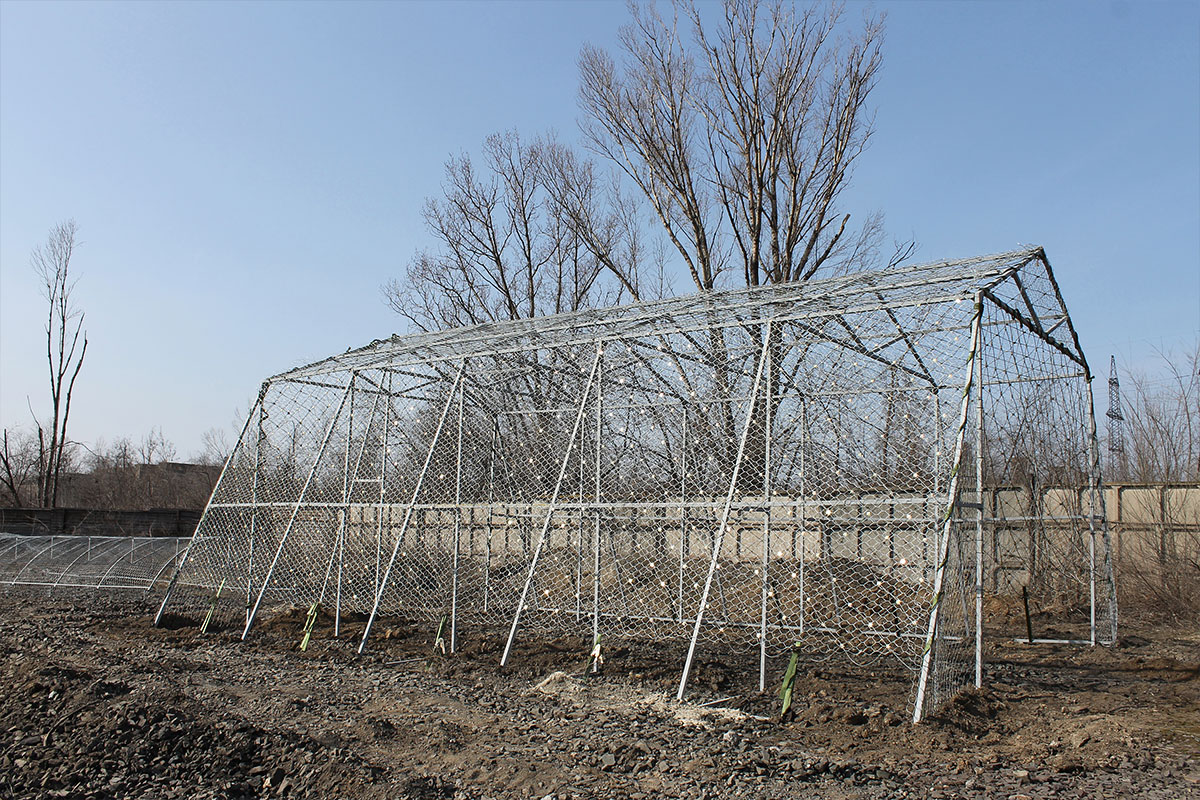

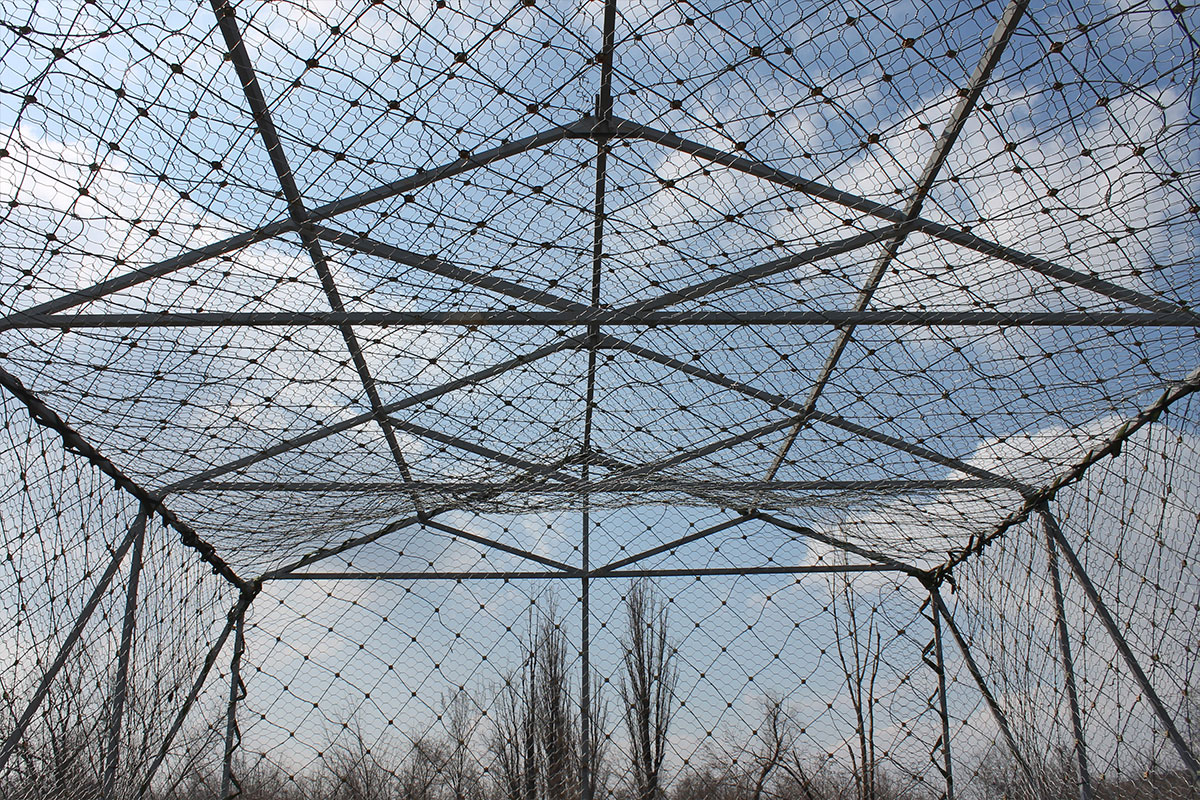

Канатними сітками можна накрити будь-яку металеву або дерев'яну каркасну конструкцію, встановлену для захисту військової техніки, особового складу, складів БК або ПММ.
Використовуючи стяжні ремені або монтажно-тягові механізми, канатне полотно може бути натягнуте у горизонтальній, вертикальній та діагональній площині між бетонними стовпами, деревами або іншими опорами, захищаючи дороги, траншеї та інші об'єкти.

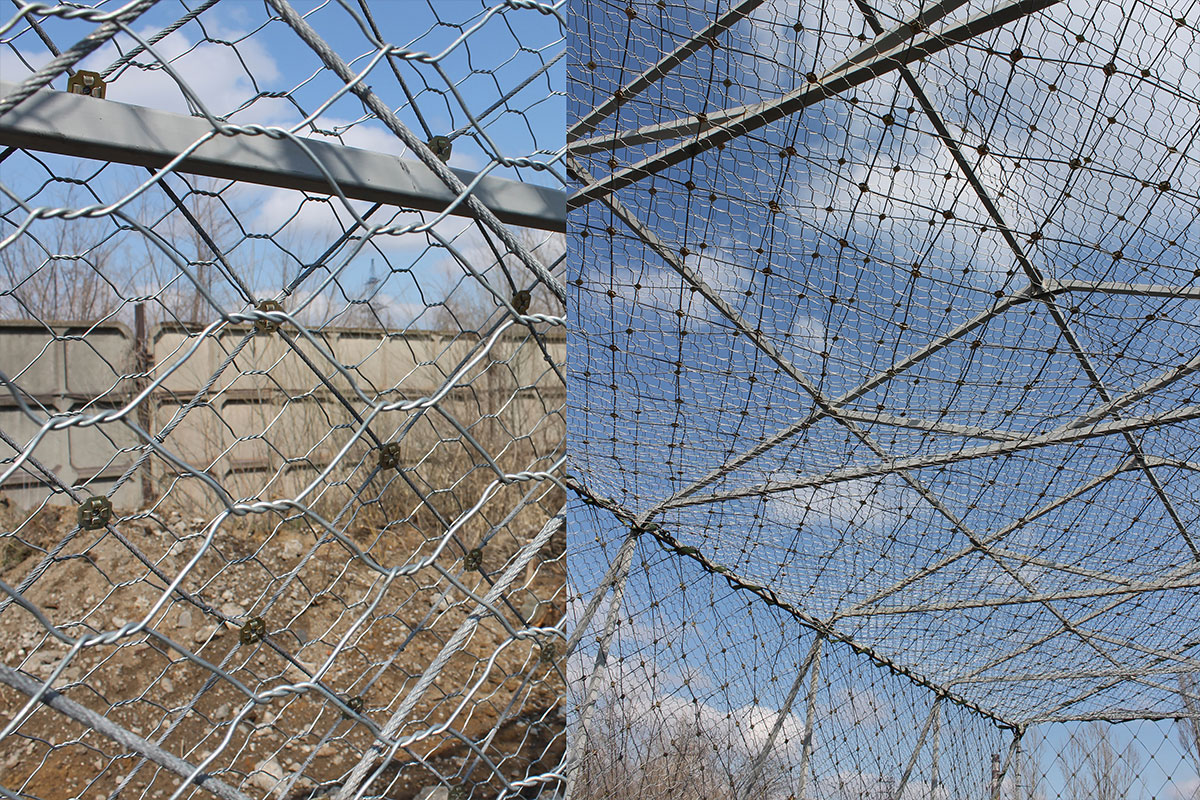

При каркасному накритті канатні сітки найкраще закріплювати шнурівкою через кожне вічко навколо несучих елементів конструкції. Для цього підходять синтетичні стрічки, шнури, мотузки, тощо.
Ромбічна конструкція канатних сіток дозволяє коректний монтаж за допомогою розтяжок. Як елементи натягу можуть служити стяжні ремені з храповими механізмами, які застосовують для кріплення вантажів на транспорті.
Кожен монтаж індивідуальний, ми надаємо консультаційну підтримку у питаннях встановлення наших виробів, а також забезпечуємо комплектацію додатковими засобами для кріплення.

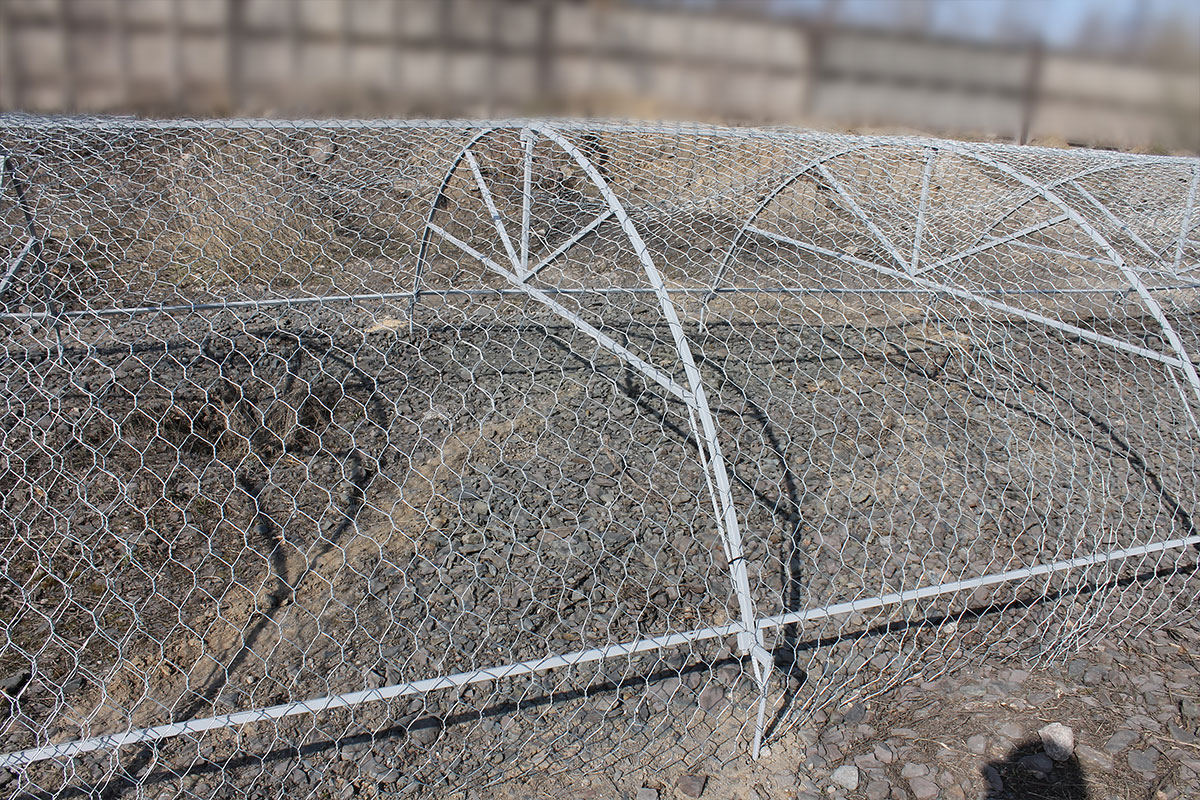

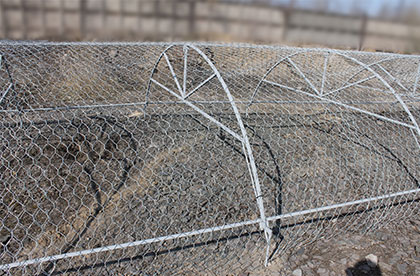

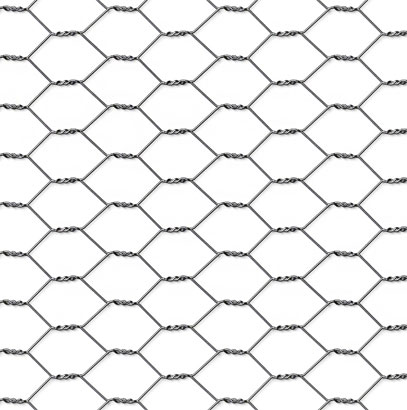

Міцність шестигранної сітки залежить від характеру навантаження, що додається. Якщо прикладати навантаження в одну точку, то міцність сітки з коміркою 60х80 дорівнюватиме міцності одного дроту Ø2,2 мм, з якого він виготовлений і дорівнює 400 – 600 кгс. Якщо навантаження розподілене рівномірно на велику площу, сітка може прийняти навантаження до 2000 кгс.

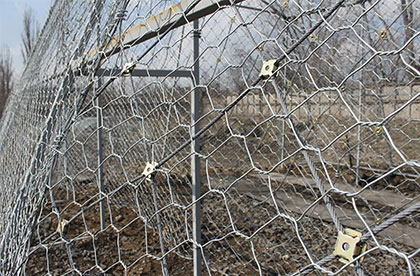

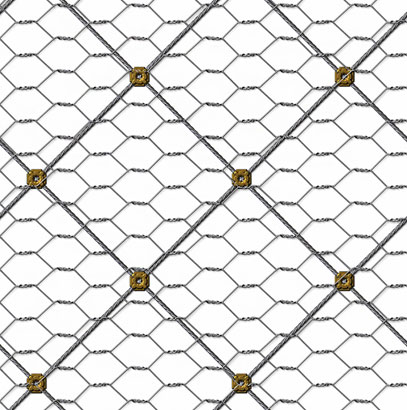

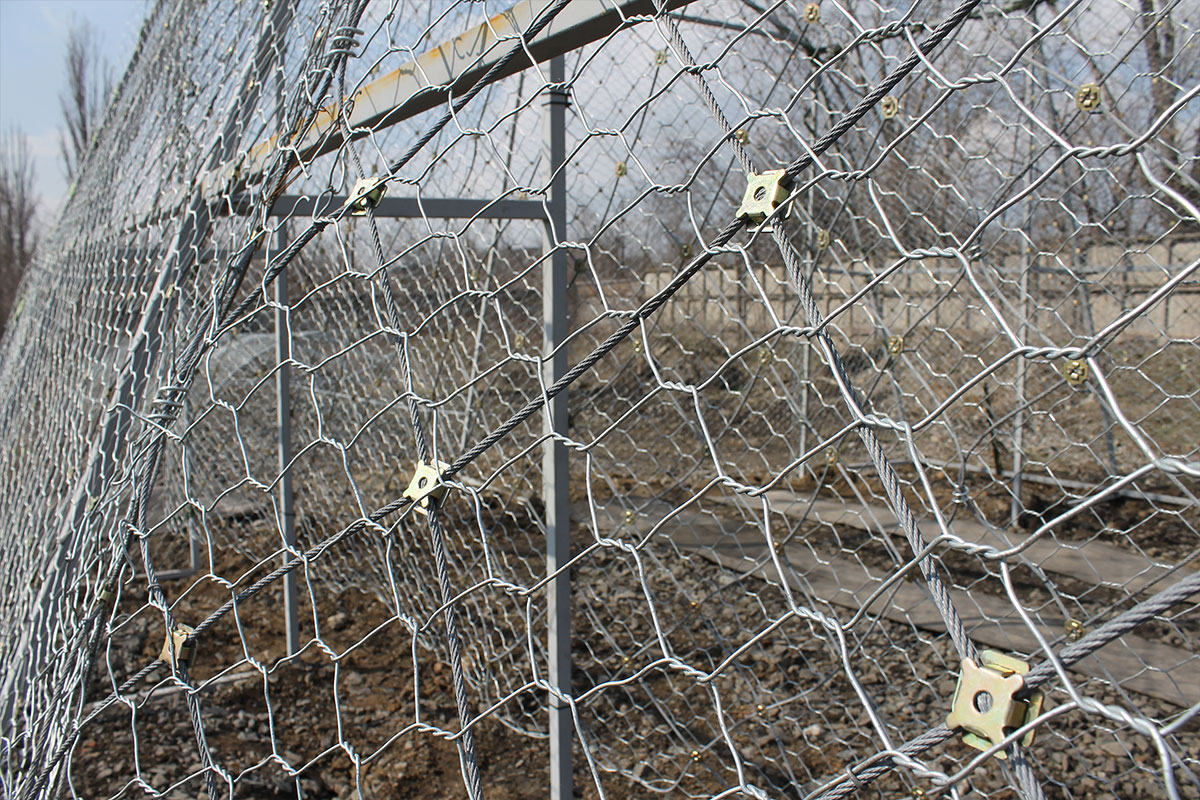

З метою отримання максимального захисного ефекту, в сендвіч-сітках реалізовано ідею комбінації кращих властивостей захисних сіток в єдиній конструкції. Канатна сітка виконує основну функцію, що несе все навантаження, а гексагональна сітка дозволяє ефективно розподілити навантаження на площу захисного полотна. За рахунок високої щільності заповнення матеріалом з невеликим розміром вічка, шестигранна сітка здатна істотно знизити ризик пошкодження об'єктів, що захищаються від дрібних осколків, скидання ВОГів і т. д.

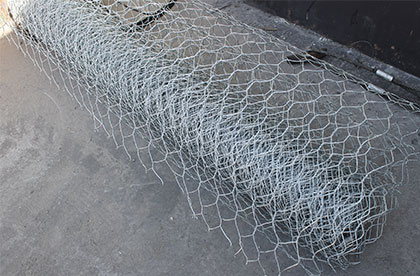

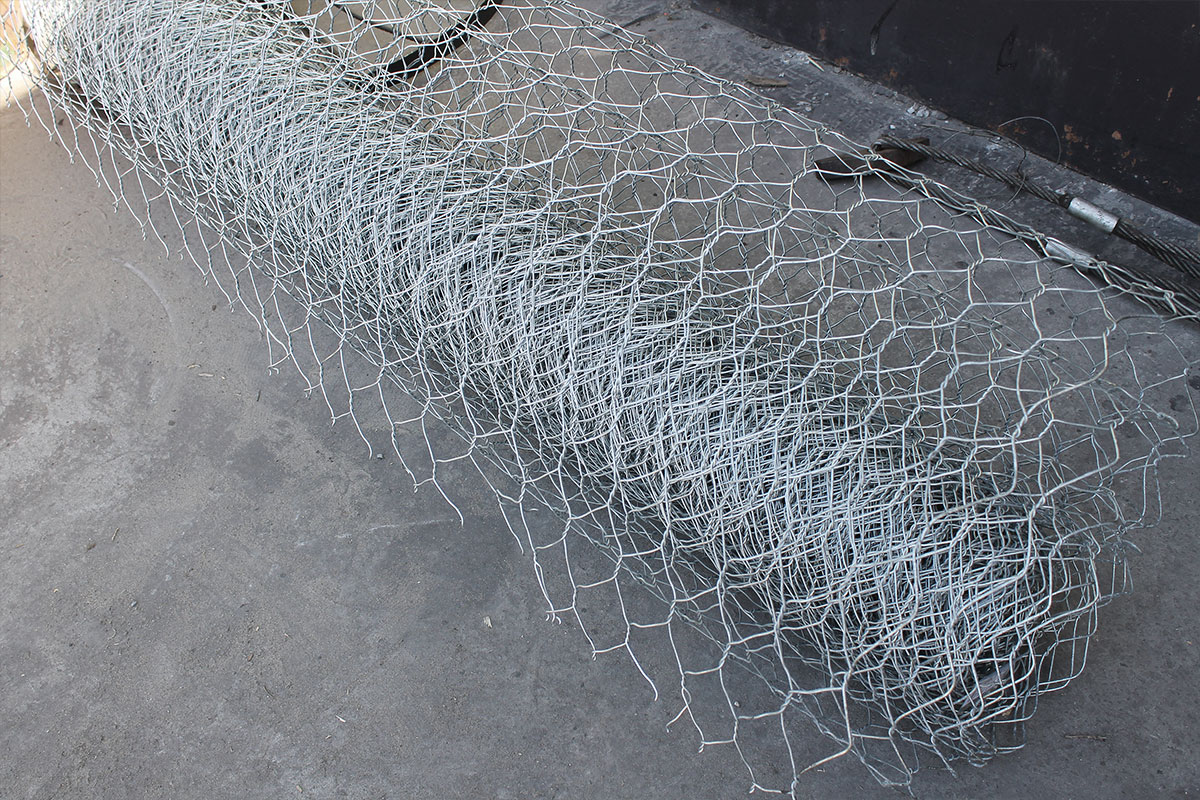

Гексагональна габіонна сітка (інша назва - сітка Маньє) поставляється у щільно намотаних рулонах по 50 метрів. Ширина рулону може бути 2 або 3 метри масою 110 кг та 165 кг відповідно.

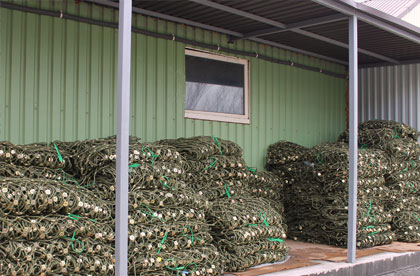

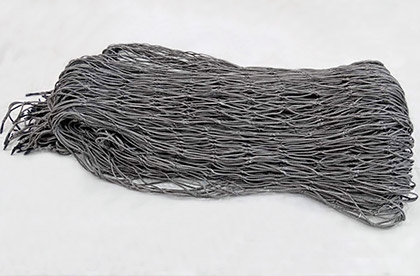

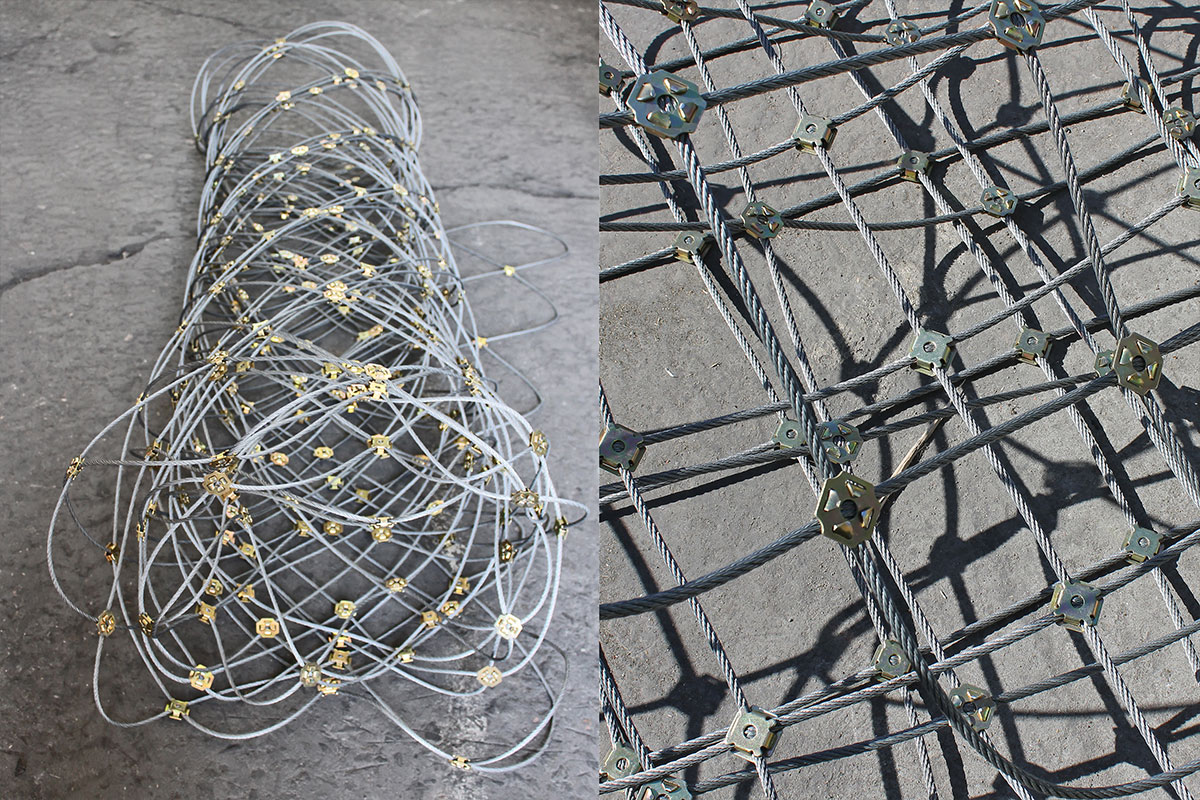

Канатні сітки також мають гарну гнучкість і можуть поставлятися як у картах, так і згорнутими в рулони.
Комбіновані сендвіч-сітки мають меншу гнучкість через свою щільну конструкцію. Такі сітки поставляються картами або можуть бути згорнуті в рулони діаметром 700 – 800 мм.
Металосинтетичні сітки виготовляються зі шнура діаметром 8,0 мм власної розробки, який складається з осереддя у вигляді сталевого канату 2,0 мм, навколо якого знаходиться щільне поліпропіленове обплетення. Таке поєднання металу та синтетики зберігає цілісності конструкції під час горіння, але суттєво зменшує власну вагу сітки та надає їй більшої гнучкості, що є дуже важливим фактором при частих монтажах та змінах положення сітки. Додатково, ця сітка має військовий колір – хакі.
Як вже було сказано в основному технічному описі, сітчасті полотна виготовляються на ткацьких станках накшалт звичайним тканинам. Відповідно до технології виробництва, сітчасті полотна мають ромбічну геометрію вічка сітки, яке здатне змінювати свою площу шляхом прикладання розтягуючого зусилля в ту чи іншу сторону. Але площа ромбічної сітки зменшується не лінійно. Так, в діапазоні +/- 10% розтягування зміна площі не відбувається. А при розтягуванні, наприклад, довжини на 20%, ширина сітки зменшиться на 25%, що становитиме 90% номінальної її площі.
Великої принципової різниці немає. Але вважається, що вузлове скріплення перехресних шнурів в сітці втрачає 20% міцності самого шнура, з якого вона зроблена. Також, вузол додає виробу трохи додаткової ваги, та в деяких випадках є небезпечним при контакті з тілом людини. Вузлові сітки заборонені для використання на дитячих майдачиках та в промисловій безпеці.
«Dyneema» - це зареєстрована торгівельна марка компанії DSM (Нідерланди), яка є винахідником надміцного поліетиленового волокна (UHMWPE), та яка була першим підприємством, хто вивів у 1990 роках цей синтетичний матеріал на світовий ринок. Спочатку, споживачі надміцного поліетилену називали його «супер-волокном», але з часом та ростом популяризації цього матеріалу в світі, його часто називають просто «Дайніма», щоб одразу було зрозуміло про який саме матеріал йдеться.
Дійсно, UHMWPE – це унікальний матеріал, який у 15 разів міцніший за сталь при однаковій вазі. Його використовують для виготовлення стропів, тросів, альпіністських мотузок, бронежилетів, шоломів, захисних сіток та багато інших виробів, де потрібна надзвичайна міцність, легка вага, стійкість до екстремальних зовнішніх умов тощо.
Сьогодні, надміцний поліетилен (UHMWPE) вже не є чимось унікальним. Його виготовляють багато хімічних компаній по всьому світу. На ринку вже існує певні різновиди цього матеріалу (UHMPE, НMPE), але складне та технологічне його виробництво, так званий гель-спінінг, є причиною надвисокої вартості цього синтетичного матеріалу.
«Fortex» - це назва сітки зареєстрована нашою компанією, яку ми виготовляємо використовуючи імпортні шнури з надміцного поліетилену (UHMPE) типу Dyneema. Окрім високої вартості самого матеріалу, сітка «Дінема» плететься повністю в ручний спосіб. Це дає можливість робити захисні сітки з різними розмірами вічка (комірки) та потрібного габаритного розміру, але сам процес плетіння кропіткий та зовсім не швидкий. Це все суттєво впливає на формування кінцевої ціни виробу, але сітка «Дінема» - це майже краще на сьогодні рішення для накриття військового транспорту та бойових машин.
